タンブラー混合機(片支持方・両支持方)

TM-500型
TM-500型

TM-30型
TM-30型

TM-2000型
TM-2000型

独自形状のドラムを水平方向に回転させるタンブラー混合機は、従来機と比べて混合効率を飛躍的に向上。さらに、お客様の用途に合わせてお選びいただけるよう豊富なサイズバリエーションをご用意しています。

特長

タンブラー混合機は従来の混合機に比べて

  • 仕込み容量比が大きい(70%増)
  • 混合効率が優れている
  • 混合時間が長い
  • 微粉の発生量が少なく、流動性を損なわない
  • 異物の混入、汚染の心配がない
  • 騒音、振動が少ない
  • 操作性能が良い

オプション装置

投排出の自動化に貢献します。

空気輸送式捕集サイクロン空気輸送式捕集サイクロン

空気輸送式移送装置空気輸送式移送装置

寸法

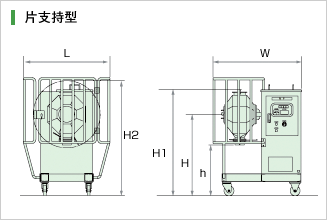

片支持型

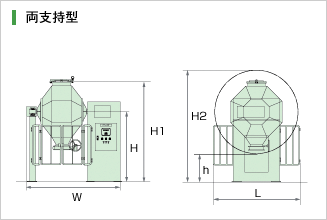

両支持型

型式 動力(KW) W L H H1 H2 h 仕込口 排出口 ハンドホール
TM-30
<片支持型>
0.2~0.4 910 720 885 1,135 1,270 500 100A 50A Φ170
TM-100
<片支持型>
0.4~0.75 1,260 1,090 1,045 1,390 1,540 550 150A 80A Φ210
TM-500
<片支持型>
1.5~2.2 1,990 1,660 1,430 2,005 2,210 650 300A 150A Φ350
TM-1000
<両支持型>
2.2~3.7 2,280 2,100 1,780 2,480 2,760 800 Φ400 200A -
TM-2000
<両支持型>
5.5~7.5 2,870 2,590 2,230 3,095 3,455 1,000 Φ450 250A -
TM-3000
<両支持型>
7.5~11.0 3,290 2,920 2,590 3,570 3,980 1,200 Φ450 250A -

(mm)

標準仕様

ドラム SUS304製 内面♯320バフ研磨仕上 外面♯150ヘアーラインバフ研磨仕上または酸洗浄仕上
架構 SUS304製またはSS400製 SUS材製の場合は酸洗浄仕上
SS材製の場合はエポキシ系塗装仕上
安全柵 SUS304製またはSGP製 SUS材製の場合は酸洗浄仕上
SGP材製の場合はエポキシ系塗装仕上
操作架台 ご要望によりSUS304製またはSS400製のものを設計製作いたします。
電動機 全閉外扇屋内型ブレーキ付電動機
減速機 サイクロ減速機
伝動 細巾Vベルト、ローラーチェーン、歯車
電装

操作盤 SUS304製またはSS400製 屋内防水・鍔付嵌込型

盤面
電源、運転可、運転中、各表示灯、自動:手動、セレクトスイッチ、運転、停止、寸動、ブザー停止、各押し釦スイッチ、電流計、回転計、タイマー、周波数設定機
盤内
漏電ブレーカー、サーキットプロテクタ、可変抵抗器、定電圧電源、 補助リレー、タイマー
盤外
非常停止押鍔スイッチ、インバータ
架構内
近接スイッチ、リミットスイッチ
起動停止 インバータによる低速起動及び減速停止を行うため、起動/停止時の衝撃を少なくした上で、近接スイッチにより定位置に停止する機能を持っております。
安全対策 安全柵を設け、リミットスイッチ、キースイッチ等により開放時は、ドラムが回転しない様にインターロック機構を設けています。
